Het halogeen-naar-LED MR16-mijnenveld: Compatibiliteit van transformatoren testen en spanningsschommelingen tegengaan
Het achteraf uitrusten van oudere halogeen-gebaseerde laag-verlichtingssystemen met energie-efficiënte MR16 LED-lampen belooft aanzienlijke besparingen en een lange levensduur. De transitie is echter beladen met potentiële valkuilen, die vooral te maken hebben met de compatibiliteit van transformatoren en de gevoeligheid voor spanningsschommelingen. BegripHoeom de compatibiliteit te testen enWaaromzelfs kleine spanningsschommelingen (±10%) kunnen grote schade aanrichten aan sommige LED's, wat cruciaal is voor een succesvolle, flikkervrije-upgrade.
Deel 1:Testen van MR16 LED-compatibiliteit met bestaande transformatoren
De kernuitdaging ligt in het fundamentele verschil tussen halogeenlampen en hun LED-vervangers:
Halogeenlampen:Eenvoudige ohmse belastingen. Ze trekken een relatief constante stroom die evenredig is met de geleverde spanning (wet van Ohm: I=V/R). Ze zorgen voor een stabiele, voorspelbare belasting van de transformator.
MR16 LED-lampen:Complexe elektronische apparaten. Ze bevatten een intern stuurcircuit (een miniatuurvoeding) dat de binnenkomende wisselspanning (doorgaans 12V AC) omzet in de precieze gelijkspanning en stroom die nodig is voor de LED-chip(s). Deze driver presenteert een niet-lineaire, vaak capacitieve, belasting op de transformator.
Typen transformatoren en hun eigenaardigheden:
Magnetische (ringkern)transformatoren:
Hoe ze werken:Traditionele transformatoren met ijzeren-kern die de netspanning (bijvoorbeeld 120V/230V AC) verlagen naar een laagspanning (bijvoorbeeld 12V AC) met behulp van elektromagnetische inductie. Eenvoudig, robuust, betrouwbaar.
Compatibiliteitsproblemen met LED's:
Minimale belastingvereiste:Veel magnetische transformatoren vereisen een minimaal stroomverbruik (bijv. 20W, 35W, 50W) om correct te functioneren en de spanning te regelen. Een enkele LED-lamp met een laag-wattage (bijvoorbeeld 5W) valt vaak ver onder dit minimum.
Onder-Laadeffecten:Onder de minimale belasting kan de uitgangsspanning van de transformator aanzienlijk boven de nominale 12V AC stijgen. Deze overspanning belast de LED-driver. Ook kan de transformatorkern hoorbaar trillen (brommen).
Inschakelstroom:Hoewel het over het algemeen minder problematisch is voor magnetisme dan voor elektronica, kan de capacitieve aard van sommige LED-drivers hoge initiële inschakelstromen veroorzaken die oudere transformatoren belasten.
Compatibiliteit testen:
Controleer de transformatorwaarde:Identificeer de minimale en maximale belasting van de transformator (in watt of VA - Volt- Ampère). Dit staat meestal op het etiket gedrukt.
Bereken de totale belasting:Som het wattage op vanalleLED-lampen die de transformator van stroom zal voorzien. Zorg ervoor dat dit totaal gelijk isbovende transformator vermeldminimale belastingen onder de maximale belasting.
Belastingsweerstandstest (indien niet zeker):Als de berekende belasting op het randje ligt of als u problemen vermoedt:
Sluit de beoogde LED-lamp(en) aan op de transformator.
Voorzichtig measure the output voltage (AC) with a multimeter under load. If it reads significantly above 12V AC (e.g., >13V AC) met alleen de LED's aangesloten, is de belasting waarschijnlijk te laag.
Voeg parallel aan het lampcircuit een vermogensweerstand (dummyload) toe. Kies een weerstand die geschikt is voor het wattage dat nodig is om de totale belasting boven het minimum van de transformator te brengen (bijvoorbeeld een weerstand van 10 W of 20 W). Zorg ervoor dat het fysiek geschikt is om de warmteafvoer veilig aan te kunnen en op de juiste manier is gemonteerd.
Meet de spanning opnieuw-. Het zou dichter bij 12V AC moeten stabiliseren. Kijk of het flikkeren stopt.
Opmerking:Het toevoegen van dummyloads maakt enige energiebesparing teniet, maar kan een haalbare oplossing zijn voor moeilijk-te-vervangingstransformatoren.
Elektronische (hoge-frequentie)transformatoren:
Hoe ze werken:Gebruik solid{0}}elektronica om de wisselstroom op te splitsen in hoog-wisselstroom met een hoge- frequentie (tientallen kHz), verlaag deze via een kleine ferriet-kerntransformator en corrigeer deze soms. Kleiner, lichter, vaak dimbaar en efficiënter dan magnetismewanneer correct geladen.
Compatibiliteitsproblemen met LED's:
Minimale belastingvereiste:Veel elektronische transformatoren hebben eennog strengerminimale belastingvereiste dan magnetisch (bijv. 5W, 10W). Eén enkele LED met laag-wattage voldoet hieraan mogelijk niet.
Onder-Laadeffecten:Beneden de minimale belasting mogen elektronische transformatoren:
Flikkeren:Schakel snel aan en uit als interne circuits onvoldoende belasting detecteren en proberen opnieuw op te starten.
Zoem/zoem:Hoorbaar geluid van de hoge{0}}omschakeling.
Volledig afsluiten:Weigeren de lamp van stroom te voorzien.
Produceer vervormde uitvoer:Genereer niet-sinusvormige golfvormen of onstabiele spanning.
Over-stroombeveiliging:Gevoelig voor de capacitieve inschakelstroom van LED-drivers, wat mogelijk uitschakeling veroorzaakt.
Compatibiliteit met drivertopologie:Sommige elektronische transformatoren verwachten een quasi-ohmse belasting. Zeer capacitieve LED-drivers kunnen het oscillatorcircuit van de transformator destabiliseren. Transformatoren die gebruik maken van "pulse-start"- of "zachte-start"-mechanismen kunnen bijzonder problematisch zijn.
Compatibiliteit testen:
Controleer de specificaties van de transformator:Identificeer deexactminimale belastingvereiste (W of VA).
Bereken de totale belasting:Zorg ervoor dat de LED-belasting het minimum overschrijdt.
Proeven en observatie (kritisch):Dit is vaak de meest praktische test vanwege de complexiteit van de interactie:
Installeer de beoogde LED-lamp(en).
Observeer het gedrag: onmiddellijk flikkeren, zoemen, vertraagd opstarten- of niet inschakelen duiden op incompatibiliteit.
Probeer "LED-compatibele" transformatoren:Als de bestaande transformator defect raakt, vervang deze dan door een transformator die expliciet geschikt is voor LED-belastingen (vaak aangeduid met "LED Driver" of "Constant Voltage"). Deze hebben doorgaans een zeer lage of nul minimale belastingsvereisten en bieden een stabiele 12V AC-uitgang.
Oscilloscoop (geavanceerd):De definitieve test omvat het bekijken van de uitgangsgolfvorm van de transformator onder belasting met een oscilloscoop. Een schone, stabiele ~12V RMS-sinusgolf duidt op een goede compatibiliteit. Vervormde golfvormen (vierkant, trapeziumvormig, stekelig) of aanzienlijke spanningsinstabiliteit (droop, rimpel) duiden op incompatibiliteit. Dit valt meestal buiten het bereik van de meeste doe-het-zelvers.
Algemene beste praktijken voor testen:
Test eerst één lamp:Voordat u besluit alle halogenen in een circuit te vervangen, test u de compatibiliteit met een enkele LED-lamp op dat circuit.

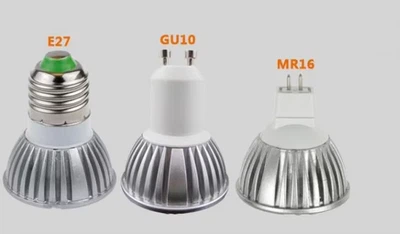

Controleer de lampspecificaties:Zoek naar MR16-LED's die expliciet de compatibiliteit vermelden met 'magnetische transformatoren' of 'elektronische transformatoren'. Sommigen kunnen minimum/maximum VA-vereisten specificeren.
Overweeg speciale LED-drivers:Voor nieuwe installaties of problematische circuits is het vaak de meest betrouwbare oplossing om de oude transformator te vervangen door een moderne, geregelde 12V AC LED-driver, ontworpen voor lage/geen minimale belasting.
Pas op voor gemengde ladingen:Vermijd het combineren van halogeen- en LED-lampen op dezelfde transformator, tenzij dit specifiek is gecontroleerd, omdat de halogenen een onder- belastingstoestand voor de LED's kunnen maskeren wanneer ze uit zijn of uitvallen.
Deel 2:Waarom ±10% spanningsschommelingen een LED-killer zijn
Hoewel een schommeling van 10,8 V tot 13,2 V (±10% van 12 V) vaak als acceptabel wordt beschouwd voor halogeenlampen en veel elektronische apparaten, brengt dit aanzienlijke risico's met zich mee voor MR16 LED-lampen. Dit is waarom:
Kwetsbaarheid in ingangsfase van LED-drivers:
Rectificatie en verzachting:De LED-driver corrigeert eerst de binnenkomende 12V AC naar DC. Deze gelijkspanning is ongeveer 1,414 keer de AC RMS-spanning minus diodedalingen (Vdc ≈ Vac_rms * √2). Dus:
Bij 10,8 V AC: Vdc ≈ 10,8 * 1,414 ≈15,3 V gelijkstroom
Bij 12,0 V AC: Vdc ≈ 12,0 * 1,414 ≈17,0 V gelijkstroom
Bij 13,2 V AC: Vdc ≈ 13,2 * 1,414 ≈18,7 V gelijkstroom
Condensatorspanning:Deze pulserende gelijkstroom wordt afgevlakt door elektrolytische condensatoren op het driverbord. Deze condensatoren hebben een maximale nominale spanning (WV - werkspanning), vaak gekozen met minimale speling erbovenverwachtGelijkspanning (bijv. 25 V condensatoren voor een nominale ingang van 17 V DC). Bij een consistente werking op 18,7 V DC wordt de condensator gevaarlijk dichtbij of voorbij de WV-limiet geduwd, waardoor het aantal storingen (lekkage, uitpuilen, explosie) dramatisch toeneemt.
Regelaar/converterlimieten:De daaropvolgende DC-DC-convertertrap (bijv. buck-converter) die de LED's van stroom voorziet, heeft een gedefinieerd ingangsspanningsbereik. 13.2V AC vertaalt zich naar ~18,7V DC, wat de maximale ingangsspanningsspecificatie van het converter-IC of de ondersteunende componenten (zoals MOSFET's) kan overschrijden, wat kan leiden tot onmiddellijke storing of thermische overstroming.
Uitvalspanning en flikkering:
De DC-DC-convertertrap vereist een minimale ingangsspanning (V_in_min) boven de uitgangsspanning om correct te kunnen functioneren. Dit is de "uitvalspanning".
Bij 10,8 V AC (~15,3 V DC) kan de ingangsspanning dalenonderstaandde V_in_min van de omzetter tijdens delen van de AC-cyclus of onder tijdelijke omstandigheden.
Resultaat:De omvormer schakelt af en toe uit, waardoor zichtbaar wordtflikkeren. Deze constante aan/uit-cycli belasten de componenten ook thermisch.
Thermische stress en vroegtijdige veroudering:
Overspanning (13,2 V AC / ~18,7 V DC):Overtollige spanning moet als warmte worden afgevoerd door de regelcircuits van de bestuurder. De vermogensdissipatie (P_loss) neemt ruwweg toe met het kwadraat van de overspanning. Dit verhoogt de interne temperatuur aanzienlijk.
Onderspanning (10,8 V AC / ~15,3 V DC):Hoewel het onmiddellijk minder destructief is, dwingt het de converter harder te werken om de vereiste LED-stroom te behouden, waardoor mogelijk ook de verliezen en de temperatuur toenemen als deze in de buurt van de uitvallimiet werkt.
Effect:Hoge temperaturen versnellen de degradatie van alle elektronische componenten drastisch: elektrolytische condensatoren (uitdrogen), halfgeleiders (verhoogde lekstroom, thermische runaway), soldeerverbindingen (vermoeidheid). Elke 10 graden stijging boven de beoordeling van een component kanhalverende verwachte levensduur ervan. Voortijdig falen van de bestuurder is het gebruikelijke gevolg.
Interactie met incompatibele transformatoren:
Zoals besproken zijn dit incompatibele transformatoren (vooral onder-belaste magnetische velden of onstabiele elektronica).zichgevoelig voor uitgangsspanningen buiten het bereik van 10,8 V-13,2 V. Een onderbelaste magneet kan gemakkelijk 14V AC of meer leveren. Een worstelende elektronische transformator kan onregelmatige pieken of uitval veroorzaken. Dit vergroot het spanningsstressprobleem aanzienlijk.
Conclusie: succesvol navigeren door de retrofit
Het achteraf uitrusten van MR16-halogeenlampen met LED's vereist een zorgvuldige afweging van de bestaande infrastructuur, vooral de transformatoren. Het testen omvat het begrijpen van de typen transformatoren (magnetisch versus elektronisch), het verifiëren van de minimale belastingsvereisten en praktische observatie van flikkering of instabiliteit. Het vervangen van incompatibele transformatoren door speciale LED-drivers is vaak de meest robuuste oplossing.
De kwetsbaarheid voor ogenschijnlijk bescheiden ±10% spanningsschommelingen komt voort uit de ingewikkelde elektronica van de LED-driver. Overspanning zet condensatoren en regelaars onder druk, waardoor catastrofale storingen kunnen ontstaan. Onderspanning veroorzaakt flikkering en thermische spanning door uitval van de converter. Beide uitersten versnellen de veroudering van componenten als gevolg van overmatige hitte. Deze gevoeligheid verschilt fundamenteel van de veerkracht van eenvoudige halogeenfilamenten.
Succes hangt af van:
Passend bij de belasting:Ervoor zorgen dat de transformator een adequate en compatibele belasting ziet.
Stabiele spanning:Zorgt voor een schone, gereguleerde 12V AC-voeding binnen nauwe toleranties.
Kwaliteitslampen kiezen:Selectie van MR16-LED's die zijn ontworpen voor compatibiliteit met gangbare transformatortypen en met robuuste driverontwerpen die kleine fluctuaties kunnen verdragen.
