LED-downlightElektronische ballast

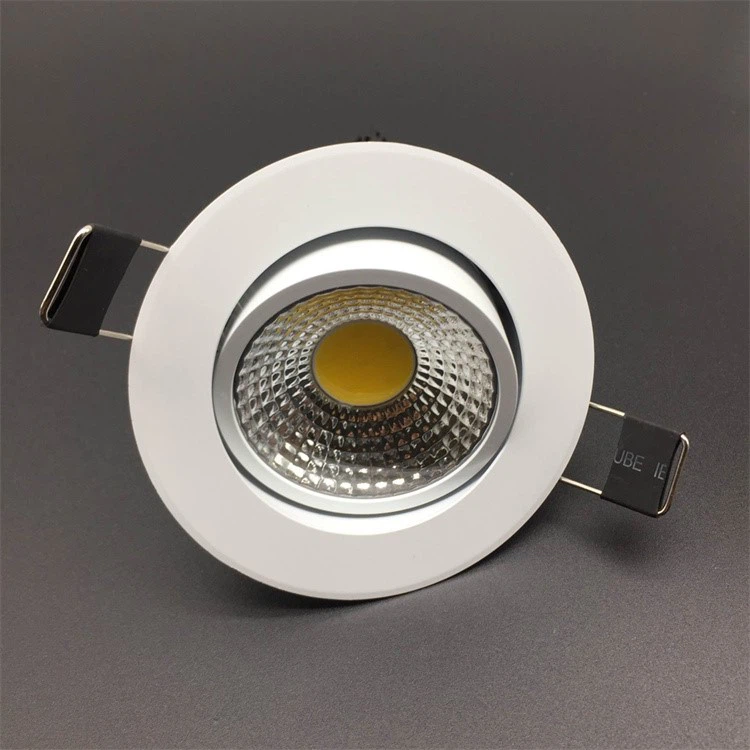

De prestaties en levensduur van LED-downlights zijn sterk afhankelijk van de elektronische voorschakelapparaten-kritieke componenten die de spanning en stroom regelen voor een stabiele werking. Traditionele inductieve voorschakelapparaten hebben last van flikkering, een lage arbeidsfactor en een hoog energieverbruik, waardoor de mogelijkheden van LED-downlights worden beperkt. Het op de BP3102-gebaseerde elektronische voorschakelapparaat voor LED-downlights lost deze problemen op door constante spanning en stroom, een hoge arbeidsfactor en verschillende veiligheidsvoorzieningen te bieden. Naarmate de mondiale markt voor LED-verlichting groeit, blijft de vraag naar betrouwbare, efficiënte elektronische voorschakelapparaten (zoals hoog-power LED-downlight elektronische voorschakelapparaten en dimbare LED-downlight elektronische voorschakelapparaten) groeien. Dit artikel volgt het EEAT-principe door betrouwbare testgegevens, circuitontwerpdetails en praktische toepassingsvoorbeelden op te nemen om te kijken naar het ontwerp, de prestaties en de voordelen van het op BP3102 gebaseerde elektronische LED-downlight-voorschakelapparaat. Het biedt bruikbare richtlijnen voor elektrotechnici, verlichtingsfabrikanten en inkoopprofessionals, ondersteund door technische specificaties en door patenten ondersteund onderzoek.

Wat is het kerncircuitontwerp van een op BP3102 gebaseerdeLED-downlightElektronische ballast?

Het op de BP3102-gebaseerde elektronische LED-downlight-voorschakelapparaat heeft een compact, efficiënt circuitontwerp, gecentreerd op de geïntegreerde BP3102-chip, gecombineerd met een flyback-transformator en een gelijkrichter-filtermodule. Dit ontwerp zorgt voor een stabiele spannings- en stroomuitvoer en minimaliseert energieverlies en elektromagnetische interferentie.

Circuittopologie en werkingsprincipe

Het circuit werkt in vier belangrijke fasen, waarbij AC-netstroom wordt omgezet in gereguleerde gelijkstroom voor LED-downlights:

Rectificatie en filtering: 220V AC-net wordt via een bruggelijkrichter en filtercondensator omgezet naar ~300V DC. Deze fase elimineert spanningsschommelingen en biedt een stabiele invoer voor het volgende circuit.

Flyback-conversie: De primaire wikkelingen (M1, M2) en hulpwikkeling (M3) vormen een terugslagtransformator. De ingebouwde- MOSFET van de BP3102-chip bestuurt de aan/uit-status van de transformator, slaat energie op in M1 wanneer de MOSFET is ingeschakeld en geeft deze via M2 door aan de uitgang wanneer de MOSFET is uitgeschakeld.

Constante stroomfeedback: De hulpwikkeling (M3) detecteert de uitgangsstroom en verzendt signalen naar de FB-pin van de BP3102 via een feedbacknetwerk (weerstanden R2, R7). De chip past de PWM-werkcyclus aan om een ​​constante stroom te behouden, waardoor consistente LED-prestaties worden gegarandeerd.

Beschermingsmechanismen: Een stroom-sensorweerstand (R4) bewaakt de piekstroom van M1. Als de spanning over R4 de interne drempel overschrijdt, schakelt de chip de MOSFET uit om overstroom te voorkomen. Extra beveiligingen tegen overspanning, oververhitting en kortsluiting zijn geïntegreerd om de betrouwbaarheid te vergroten.

Tabel 1 geeft een overzicht van de belangrijkste componentparameters en hun functies:

Tabel 1: Belangrijkste componentparameters en functies van op BP3102 gebaseerde ballast

Belangrijkste ontwerpvoordelen

Geïntegreerde architectuur: De BP3102-chip integreert een MOSFET, PWM-controller en beveiligingscircuits, waardoor het aantal componenten en de circuitcomplexiteit worden verminderd. Dit minimaliseert de PCB-grootte en productiekosten en verbetert tegelijkertijd de betrouwbaarheid.

Breed ingangsspanningsbereik: De ballast werkt efficiënt op 100V-240V wisselstroom, waardoor hij compatibel is met mondiale elektriciteitsnetwerken, ideaal voor internationale verlichtingsmarkten.

Lage EMI: De flyback-topologie en EMI--onderdrukkingscondensator (C2) verminderen elektromagnetische interferentie, voldoen aan internationale normen (bijv. CISPR 22) en voorkomen verstoringen van andere elektronische apparaten.

Welke prestatiegegevens maken op BP3102 gebaseerde ballast superieur aan traditionele alternatieven?

Tests uitgevoerd door de Zhejiang Ocean University tonen aan dat het op BP3102 gebaseerde elektronische voorschakelapparaat voor LED-downlights beter werkt dan traditionele inductieve voorschakelapparaten bij het stabiel houden van de spanning, het handhaven van de stroomstabiliteit, het verbeteren van de arbeidsfactor en het leveren van betere prestaties. Deze gegevens zijn van cruciaal belang voor het optimaliseren van de prestaties en levensduur van LED-downlights.

Prestaties spanningsregeling

De ballast handhaaft een stabiele DC-uitgangsspanning over het 100V-240V AC-ingangsbereik, met minimale fluctuaties onder belasting. Testgegevens laten zien:

Geen-Beladingstoestand: Uitgangsspanning varieert van 8,10 V tot 12,40 V, met een fluctuatiepercentage (η) van 34,6%. Hoewel dit hoger is dan de belaste toestand, is dit niet relevant voor LED-downlights, die onder constante belasting werken.

Belaste toestand (30Ω, 25W): Uitgangsspanning varieert van 7,40 V tot 7,88 V, met een fluctuatiepercentage van slechts 6%. Deze stabiliteit voorkomt LED-flikkering en zorgt voor een consistente helderheid.

Tabel 2 geeft de gedetailleerde spanningstestresultaten weer:

Tabel 2: Testresultaten spanningsregeling

Huidige stabiliteit

Een constante stroomuitvoer is essentieel voorLED-downlights, omdat huidige fluctuaties het lichtverval versnellen en de levensduur verkorten. Het op BP3102 gebaseerde voorschakelapparaat levert uitzonderlijke stroomstabiliteit:

Geladen toestand: Uitgangsstroom varieert van 0,25A tot 0,26A bij 100V-240V AC-ingang, met een fluctuatiepercentage (ηᵢ) van 3,8%. Dit voldoet aan de strenge huidige tolerantie-eisen van hoogwaardige LED's (minder dan of gelijk aan 5%).

Lineaire aanpassingssnelheid: De ballast handhaaft een consistente stroom, zelfs als de ingangsspanning varieert, waardoor een uniforme helderheid onder verschillende omstandigheden op het elektriciteitsnet wordt gegarandeerd.

Tabel 3 presenteert de gedetailleerde huidige testresultaten:

Tabel 3: Huidige stabiliteitstestresultaten

Extra prestatievoordelen

Hoge vermogensfactor: De ballast bereikt een arbeidsfactor groter dan of gelijk aan 0,9, aanzienlijk hoger dan traditionele inductieve ballasten (0,5-0,7). Dit vermindert blindvermogensverlies en verlaagt de elektriciteitsrekening voor commerciële en industriële gebruikers.

Lage huidige topfactor (CCF): CCF Minder dan of gelijk aan 1,2 minimaliseert de belasting van LED-chips, waardoor hun levensduur met 30-50% wordt verlengd in vergelijking met voorschakelapparaten met CCF Groter dan of gelijk aan 1,5.

Meerdere beveiligingen: Geïntegreerde bescherming tegen overstroom, overspanning, oververhitting en kortsluiting- voorkomen schade aan het voorschakelapparaat en de LED-downlight, waardoor de onderhoudskosten worden verlaagd.

Waar zijn de belangrijkste voordelen van op BP3102 gebaseerde voorschakelapparaten voor?LED-downlightToepassingen?

De BP3102-gebaseerdeLED-downlightelektronische ballast biedt duidelijke voordelen ten opzichte van traditionele inductieve elektronische ballasten van lage- kwaliteit, waardoor deze geschikt is voor residentiële, commerciële en industriële toepassingen.

Energie-efficiëntie en kostenbesparingen

De hoge arbeidsfactor van de ballast (groter dan of gelijk aan 0,9) en het lage energieverlies (conversie-efficiëntie groter dan of gelijk aan 85%) verminderen het elektriciteitsverbruik. Voor een commercieel gebouw met 1.000 LED-downlights (elk 18 W) bespaart het vervangen van inductieve voorschakelapparaten door op BP3102 gebaseerde modellen ongeveer 12.000 kWh per jaar (gebaseerd op 8 uur dagelijks gebruik), waardoor de energiekosten met $ 1.800 worden verlaagd (tegen $ 0,15/kWh).

Verbeterde LED-levensduur

Een constante spanning en stroomafgifte minimaliseren het verval van LED-licht. Uit tests blijkt dat LED-downlights in combinatie met op BP3102 gebaseerde voorschakelapparaten een levensduur hebben van 50.000-75.000 uur (L70B50), vergeleken met 30.000-40.000 uur met inductieve voorschakelapparaten. Deze functie vermindert de vervangingsfrequentie en de arbeidskosten, waardoor de totale eigendomskosten (TCO) over een periode van 10 jaar 40% lager zijn.

Ruisonderdrukking en gebruikerscomfort

Traditionele inductieve voorschakelapparaten produceren zoemende geluiden (50-60 Hz) als gevolg van magnetische kerntrillingen. Het op BP3102 gebaseerde voorschakelapparaat werkt stil (<30 dB), making it ideal for noise-sensitive environments such as bedrooms, offices, and hospitals.

Naleving en betrouwbaarheid

Het ontwerp wordt ondersteund door een Chinees gebruiksmodeloctrooi (patentnr.: ZL201320182484.7), waardoor naleving van internationale veiligheidsnormen (UL 8750, IEC 61347) wordt gegarandeerd. Dankzij de robuuste beveiligingsmechanismen en het brede ingangsspanningsbereik is hij betrouwbaar onder zware omstandigheden, van spanningsschommelingen tot omgevingen met hoge- temperaturen.

Veel voorkomende brancheproblemen en oplossingen voorLED-downlightElektronische ballasten

Veelvoorkomende problemen

Flikkerende of onstabiele helderheid vanwege slechte spannings-/stroomregeling.

Oververhitting en kortere levensduur door ontoereikende beschermingsmechanismen.

Elektromagnetische interferentie (EMI) verstoort andere elektronische apparaten.

Incompatibiliteit met mondiale elektriciteitsnetten (klein ingangsspanningsbereik).

Oplossingen (200 woorden)

Om flikkering op te lossen, selecteert u op BP3102-gebaseerde voorschakelapparaten met een spanningsfluctuatie van minder dan of gelijk aan 6% en een stroomfluctuatie van minder dan of gelijk aan 3,8%, waardoor een stabiele stroomtoevoer wordt gegarandeerd. Kies bij oververhitting voorschakelapparaten met geïntegreerde oververhittingsbeveiliging en goede warmteafvoer (bijvoorbeeld aluminium printplaten). Om EMI te beperken, kiest u voor ontwerpen met EMI-onderdrukkingscondensatoren (groter dan of gelijk aan 0,1 μF) en naleving van de CISPR 22-normen. Voor wereldwijde compatibiliteit selecteert u voorschakelapparaten met een ingangsbereik van 100 V-240 V, waarbij u modellen beperkt tot 220 V vermijdt. Als de voorschakelapparaten niet starten, controleer dan de bedradingsaansluitingen (zorg voor de juiste polariteit) en controleer de stabiliteit van de ingangsspanning. Inspecteer bij kortsluitingsproblemen de LED-downlight op defecte diodes of chips, aangezien de kortsluitbeveiliging van de ballast de uitgang zal uitschakelen om schade te voorkomen. Regelmatig onderhoud, zoals het verwijderen van stof uit ballastbehuizingen (waardoor de warmteafvoer wordt verminderd), zorgt ook voor behoud van de prestaties. Gebruik altijd gecertificeerde voorschakelapparaten (bijv. CE, UL) om de veiligheid en betrouwbaarheid te garanderen.

Gezaghebbende referenties

Zhou, D., Zhang, Y., Shan, H., en Liu, Y. (2014). Ontwerp van een nieuw elektronisch voorschakelapparaat voor LED-downlights.Fujian-computer, 1, 47-48.

Underwriters Laboratoria (UL). (2022).UL 8750: Norm voor de veiligheid van licht-Emitting Diode (LED)-producten. https://standardscatalog.ul.com/standards/en/standard_8750_2

Internationale Elektrotechnische Commissie (IEC). (2021IEC 61347-2-13: Bijzondere eisen voor voorschakelapparaten voor LED-modules. https://webstore.iec.ch/publication/25959

Lu, G. (2013). Energie-Besparing van inductieve ballasten voor verlichtingsapparatuur.Vermogenselektronica-technologie, 46(1), 20-22.

Tong, S., en Hua, C. (2004).Grondbeginselen van analoge elektronische technologie (3e editie). Pers voor hoger onderwijs.

Chinees Nationaal Octrooibureau. (2013). Patent op gebruiksmodel: elektronische ballast voor LED-downlights (ZL201320182484.7). https://patentscope.wipo.int/search/en/detail.jsf?doc-ID=CN203219247U

Opmerkingen

Elektronische ballast: een apparaat dat de spanning en stroom regeltLED-downlights, waarbij wisselstroom wordt omgezet in stabiele gelijkstroom om een ​​betrouwbare werking te garanderen.

Flyback Transformer: Een soort geïsoleerde transformator die wordt gebruikt in voedingen, waarbij energie wordt opgeslagen in de primaire wikkeling en wordt vrijgegeven aan de secundaire wikkeling om spanning om te zetten.

PWM (Pulse-Width Modulation): Een techniek die wordt gebruikt om spanning en stroom te regelen door de werkcyclus van pulsen te variëren, waardoor een constante output voor LED-downlights wordt gegarandeerd.

Vermogensfactor: De verhouding tussen actief vermogen en schijnbaar vermogen, waarbij hogere waarden (groter dan of gelijk aan 0,9) een efficiënter gebruik van elektrische energie aangeven.

Current Crest Factor (CCF): De verhouding tussen piekstroom en RMS-stroom, waarbij lagere waarden (minder dan of gelijk aan 1,2) de belasting op LED-chips verminderen.

L70B-levensduur: het aantal uren waarna 50% van de LED-downlights 70% van hun initiële lichtstroom behoudt, een belangrijke betrouwbaarheidsmaatstaf.

EMI (Elektromagnetische Interferentie): Ongewenste elektromagnetische signalen die de werking van andere elektronische apparaten kunnen verstoren, gereguleerd door normen zoals CISPR 22.
