Alles in een enorme omgeving wordt bepaald door zorgvuldige lichtberekeningen. Goede verlichting zorgt er niet alleen voor dat mensen sneller en veiliger kunnen werken, maar voldoet ook aan de bouweisen en verlaagt de energiekosten.uitstekende baai LED-verlichtingzijn een populaire keuze onder facility managers vanwege hun lage energieverbruik en uitstekende helderheid. Bepalen hoeveel armaturen je nodig hebt en hoe helder ze moeten zijn, is lastig. Budget-het belasten van donkere hoeken, energieverspilling en overbelichting worden vermeden met een duidelijke berekening.
Er zijn verschillende toepassingen voor hoogbouwverlichting. Winkels, fabrieken, magazijnen en sportfaciliteiten hebben allemaal uiteenlopende verlichtingseisen, en de juiste helderheidsniveaus zijn van cruciaal belang. Weten hoe licht de ruimte moet zijn, is een cruciale eerste stap voordat u een armatuur selecteert.
Bereken de lumen die uw ruimte nodig heeft
De helderheid wordt gemeten in lumen. Ze houden de efficiëntie of het energieverbruik niet bij. Wattage was een veel voorkomende factor bij de selectie van oudere verlichtingssystemen, maar LED-technologie bracht daar verandering in. De lumenopbrengsten van twee armaturen met hetzelfde wattage kunnen aanzienlijk verschillen. Om deze reden moet elke berekening van verlichting voor hoge ruimtes gebaseerd zijn op lumen in plaats van op watt. U kunt het systeem nauwkeurig op maat maken en giswerk besparen door met lumens te beginnen.
Elke faciliteit vereist dat de grond of het werkoppervlak een bepaalde hoeveelheid helderheid heeft. Voetkaarsen worden gebruikt om deze helderheidsniveaus te beoordelen. Verlichting voor grote ruimtes kan eenvoudig worden gepland met een voetkaars, wat overeenkomt met één lumen licht verspreid over één vierkante meter.
Hieronder volgen typische helderheidsdoelen voor hoge baai-instellingen:
Kaarsen van 10 tot 30 voet voor opslag
Productie: kaarsen van 30 tot 50 voet
Kaarsen van 9 tot 15 meter in sportzalen
Kaarsen van 40 tot 60 voet op winkelvloeren
In deze bereiken worden de werkelijke werkomstandigheden weerspiegeld. Vergeleken met een productielijn waar medewerkers metingen aflezen of machines bedienen, hebben magazijnen die voornamelijk voor opslag worden gebruikt, lagere lichtniveaus nodig. Voor de veiligheid tijdens trainingen en wedstrijden heeft een sportschool verlichting nodig die helder en uniform is. In winkels worden hogere voetkaarsniveaus gebruikt om de zaken esthetisch aantrekkelijker en gemakkelijker waarneembaar te maken.
Zoals vermeld in deze verlichtingsverklaring: "Goede verlichting gaat niet over het helderder maken van een ruimte, maar over het beter laten werken van een ruimte." Deze manier van denken houdt het proces gegrond. Het plafond vullen met de helderste armaturen die je kunt vinden is niet het doel. Het doel is om mensen de zichtbaarheid te geven die ze nodig hebben om hun taken uit te voeren.
Er kan een eenvoudige berekening worden gebruikt om het totale aantal lumen te bepalen dat nodig is voor de structuur zodra het juiste voet-kaarsniveau is gekozen:
Oppervlakte (m²) × Doelvoetkaarsen=Lumen vereist
Met deze formule kan de totale helderheid die nodig is voor de ruimte worden berekend. Het geeft u een duidelijk doel dat u moet bereiken, maar het vertelt u nog niet hoeveel armaturen u moet kopen. Om een schema te creëren dat in de werkelijke wereld functioneert, nemen de volgende fasen dit cijfer en splitsen het op naar wattage van het armatuur, efficiëntie, montagehoogte, stralingshoek en afstand.
Selecteer de juiste armatuurefficiëntie en wattage

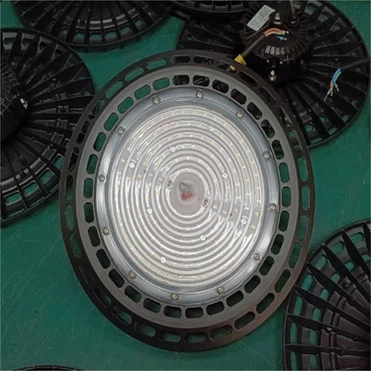

De volgende stap is het kiezen van LED-lampen voor hoge kasten die het vereiste aantal lumen kunnen genereren zonder energie te verspillen. De effectiviteit van elk armatuur varieert. Het aantal armaturen dat u nodig heeft, wordt direct beïnvloed door het feit dat LED-technologie aanzienlijk superieur is aan traditionele verlichtingssystemen.
De typische output van LED-armaturen is 130–180 lumen per watt. Een minder effectief type zou bijvoorbeeld slechts 18.000 lumen genereren bij hetzelfde wattage, terwijl een LED-highbay van 150 watt 22.000 lumen zou kunnen creëren. TL- en HID-verlichting zijn aanzienlijk minder efficiënt. Fluorescerende hoog-lampen produceren vaak tussen de 70 en 100 lumen per watt, terwijl metaalhalogenidelampen doorgaans tussen de 60 en 80 lumen per watt vallen.
Er zijn minder armaturen nodig om de gewenste helderheid te bereiken wanneer de efficiëntie hoger is. Om deze reden kan de overstap naar LED-hoogbouwverlichting de zichtbaarheid vergroten en tegelijkertijd het aantal armaturen verminderen.
Het begrijpen van het onderscheid tussen nuttige lumens en totale lumens is ook nuttig. Door het licht te verspreiden op een manier die de productiviteit hindert, verspillen bepaalde armaturen licht. In plaats van het licht naar boven of opzij te verspreiden, zal een armatuur met een sterkere optiek meer licht op de werkplek duwen. Dit is een van de redenen waarom de industrie superieur isLED-verlichting voor hoogbouwwerkt beter in werkelijke instellingen. Distributie heeft een gelijke impact op de uitkomst als ruwe lumenproductie.
Kies de juiste montagehoogte
De prestaties van hoogbouwlampen worden aanzienlijk beïnvloed door de montagehoogte. De hoogte die u selecteert, heeft invloed op alles, van helderheid tot dekking, en deze armaturen zijn ontworpen voor plafonds van 15 tot 15 meter. Om de vloer voldoende te verlichten moet de lichtbundel smaller worden naarmate de plafondhoogte stijgt. Omdat een te groot deel van zijn kracht zich verspreidt voordat het de grond bereikt, zal een lamp die bedoeld is voor een plafond van 6 meter hoog niet goed functioneren op 12 meter hoogte.
Drie belangrijke factoren worden beïnvloed door de montagehoogte:
Stralingshoek en aantal armaturen
Hoe gelijkmatig wordt de kamer verlicht
Hoe breed het licht zich verspreidt, hangt af van de stralingshoek. Omdat het licht een kleinere afstand aflegt, is een bredere stralingshoek effectief bij lagere montagehoogtes. Het kan zich op natuurlijke wijze verspreiden zonder donkere gebieden te vormen. Om deze reden wordt verlichting met een stralingshoek van 90 tot 120 graden vaak gebruikt in open ruimtes met plafonds van 4 tot 7 meter hoog.
Een brede stralingshoek begint aan kracht te verliezen naarmate het plafond hoger wordt. Tegen de tijd dat het licht het werkoppervlak bereikt, heeft het zich te wijd verspreid. Smalle stralingshoeken zijn in deze situatie handig. In hoge constructies helpt een optiek van 60 graden sterke lichtniveaus te behouden door het licht met meer focus naar beneden te duwen. Dit is belangrijk in distributiecentra, sportfaciliteiten met hoge plafonds en magazijnen met hoge stellingen.
Hier is een korte handleiding voor het selecteren van stralingshoeken:
Gebruik stralingshoeken van 90 tot 120 graden voor 15 tot 25 voet.
Gebruik een stralingshoek van 60 graden tussen 25 en 45 ft.
Bij hogere montagehoogtes is meer controle over de lichtstroom nodig. Smallere optiek voorkomt verspilling van helderheid en behoudt de lichtfocus. Als u deze wijziging niet zou doorvoeren, zou u meer armaturen moeten toevoegen om de spreiding te compenseren, waardoor de installatie- en energiekosten zouden stijgen. Een goed-afgestemde optiek handhaaft de efficiëntie van het verlichtingssysteem, terwijl het aantal armaturen wordt verminderd en de uniformiteit wordt verbeterd.
Al vroeg in het planningsproces legt het kiezen van de ideale montagehoogte en stralingshoek de basis voor een nette indeling die consistent zicht door de hele ruimte biedt.
Optimale uniformiteit door armatuurafstand
De volgende stap is het bepalen hoe ver de armaturen uit elkaar moeten staan nadat u het juiste wattage en de juiste stralingshoek hebt gekozen. De basis van een succesvol verlichtingsontwerp voor hoogbouw is de juiste afstand. Zelfs met de beste armaturen die beschikbaar zijn, zal de kamer, als ze niet goed zijn geplaatst, nog steeds donkere gebieden tussen de lampen en heldere plekken onder de lampen hebben. Mensen die op de vloer werken, hebben een constant gezichtsveld nodig in plaats van een omgeving die van helderheid verandert terwijl ze rondlopen.
Voor open ruimtes is het een eenvoudige vuistregel om de montagehoogte uit te lijnen met de armatuurafstand. De verhouding voor de meeste gebouwen is:
De afstand bedraagt ongeveer één tot anderhalf maal de montagehoogte.
Voordat u een uitgebreid fotometrisch plan uitvoert, biedt deze verhouding u een sterke basis.
De afstand moet tussen de 10 en 14 meter liggen, bijvoorbeeld als uw armaturen op 9 meter zijn geïnstalleerd. De consistentie is vloeiender naarmate je dichter bij de onderkant van dat spectrum blijft. Hoewel dit de kans op schaduw en ongelijke lichtniveaus vergroot, kan een grotere afstand in sommige situaties nuttig zijn. Door de ideale balans te bereiken, kunnen mensen met meer vertrouwen werken en worden de ogen minder belast door een uniforme helderheid over de hele vloer te behouden.
Bovendien worden ongevallen verminderd door een uniforme lichtdekking. Om obstakels te identificeren, zijn onderhoudsploegen, uitrustingspersoneel en vorkheftruckbestuurders afhankelijk van constant zicht. Inconsequente verlichting kan gevaren verdoezelen of het moeilijker maken om vloermarkeringen, schakelaars of labels te lezen. Een van de gemakkelijkste manieren om een overigens uitstekende verlichtingsopstelling te ruïneren, is door een slechte tussenruimte.
Soms kan de homogeniteit sterk verbeterd worden door het toevoegen van één of twee armaturen. Een schema met minder lampen die te ver uit elkaar zijn geplaatst, presteert mogelijk niet zo goed als een schema met een kleine toename in het aantal armaturen. Het doel is om een raster te ontwerpen dat consistente, voorspelbare lichtniveaus kan ondersteunen die geschikt zijn voor het gebied.
Typische fouten die u moet vermijden
Bij hoogbouwverlichtingsprojecten komen veel voorkomende fouten voor. U kunt tijd, moeite en geld besparen door ze te vermijden.
lumen vervangen door watt.
Het wattage geeft slechts het stroomverbruik van een armatuur aan. De helderheid ervan wordt niet bekendgemaakt. De efficiëntie vanLED-hoogbouwverlichtingkan sterk variëren, dus alle maatoverwegingen moeten gebaseerd zijn op lumen.
ongeacht de plafondhoogte of stralingshoek.
Een schitterend armatuur kan op de grond donker lijken als de verkeerde optiek wordt gebruikt. Stralingshoek en hoogte zijn altijd compatibel.
Armaturen staan te ver uit elkaar.
Grote gaten verminderen het zicht door donkere gebieden te creëren. Dit kan taken moeilijker maken en veiligheidsrisico's met zich meebrengen.
geen rekening houden met de indeling van de gangpaden in het magazijn.
Voor de gangverlichting zijn smalle optiek en rijen lampen direct boven de gangpaden nodig. Het verlichten van gangpaden met een standaard open-ruimteafstand resulteert vaak in ongelijkmatige verlichting en schaduwen.
Deskundig advies: zorg voor een fotometrisch verlichtingsschema
Grote faciliteiten profiteren van een complexe verlichtingsindeling, zelfs met de juiste berekeningen en richtlijnen. Een fotometrisch plan elimineert het element van onzekerheid. Het bootst de prestaties na van de door u geselecteerde armaturen binnen uw specifieke gebouw. Dit omvat wandreflectie, rackconfiguraties, montageopties, plafondhoogte en kamerafmetingen.
De belangrijkste voordelen van een verlichtingsarrangement zijn onder meer:
Geen speculatie. Voordat u iets koopt, geeft de software de exacte lichtverdeling, voetkaarsniveaus en homogeniteit weer.
ondubbelzinnige conformiteit. Meetbare helderheid is essentieel voor OSHA- en IES-aanbevelingen. Een fotometrisch plan verifieert dat uw gebied voldoet aan de eisen van de sector.
verbeterde keuze van armaturen. Op basis van actuele gegevens helpt het u bij het selecteren van de juiste stralingshoeken, wattages en montagehoogtes.
Met behulp van fotometrische plattegrondlay-outs wordt zowel onderbelichting als overbelichting vermeden. Bovendien vergemakkelijken ze de rechtvaardiging van apparatuurkosten door een visuele simulatie te bieden die de prestaties illustreert.
Op verzoek bieden wij fotometrische plannen aan. Het is vaak de snelste en meest betrouwbare methode om een exact aantal armaturen te verkrijgen.
Berekeningen voor hoogbouwverlichting zijn cruciaal voor de werking van een fabriek, magazijn of commerciële structuur. Effectieve verlichting bevordert de veiligheid van werknemers, vermindert het aantal fouten, verhoogt de productie en verlaagt de energiekosten. Efficiëntie op de lange- termijn en naleving door de industrie zijn verdere voordelen van de juiste hoogbouwstructuur.
De eerste stap in de procedure is uitzoeken hoeveel lumen de kamer nodig heeft. Deze stap wordt begeleid door voetkaarsen, die ook een zichtbaar doelwit vormen. Het aantalLED-verlichting voor hoge kastennodig is, wordt vervolgens bepaald door de efficiëntie van het armatuur, het wattage en de relevante lumens. De uiteindelijke opstelling wordt bepaald door de montagehoogte en stralingshoek, en de juiste afstand zorgt voor een uniforme verlichting over de hele vloer.
Ongelijkmatige verlichting of onnodige kosten kunnen het gevolg zijn van kleine fouten, zoals uitsluitend afhankelijk zijn van het wattage, het negeren van de plafondhoogte of het te ver uit elkaar plaatsen van lampen. Een goed-doordacht-plan vermijdt deze problemen en bevordert een nette, voorspelbare uitkomst.
Omdat LED-hoogbouwlampen energiezuiniger zijn-en beter presteren, stappen veel facilitair managers hierop over. Verlichting voor grote ruimtes moet jarenlang helder, goed verdeeld en minimaal onderhoud zijn. Als u nog een stap verder gaat: een professionele lay-out geeft u de zekerheid dat het systeem direct uit de doos zal functioneren zoals bedoeld.
Een magazijn of sportschool kan functioneler worden gemaakt voor alle bewoners door zorgvuldig de lumens, de tussenruimte, de hoogte en het ontwerp van de armatuur te kiezen. Een goed-doordacht-ontwerp loont altijd, en investeren in verlichting van hoge-kwaliteit is een investering in productiviteit, veiligheid en kostenbeheersing op de lange- termijn.
