Een uitgebreide gids: gerangeerde versus niet--gerangeerde lamphouders
Door Kevin Rao 18 november 2025
|
Wat is een lamphouder (Tombstone)? Gerangeerde lamphouders Niet-gerangeerde lamphouders Vergelijkingstabel: gerangeerd versus niet--gerangeerd Wanneer kies je voor gerangeerd versus niet--gerangeerd Samenvatting |
De verlichtingsmarkt kent verschillende soorten lamphouders (algemeen bekend als 'grafstenen'), en een fundamentele beslissing waarmee kopers worden geconfronteerd is het gebruik van shunt- of niet--shunted-versies. Het selecteren van het juiste type voor lineaire lampen is van cruciaal belang om elektrische gevaren te voorkomen, de systeemveiligheid te garanderen en productcertificeringen te behouden. Het gebruik van het verkeerde type kan leiden tot kortsluiting, schade aan componenten, ongeldige UL-lijsten, een kortere levensduur van de lamp of zelfs brandgevaar.
Deze handleiding beschrijft de verschillen tussen shunt- en niet-{0}}geshunte lamphouders en biedt duidelijke richtlijnen voor de juiste toepassingen ervan.
Wat is een lamphouder (Tombstone)?

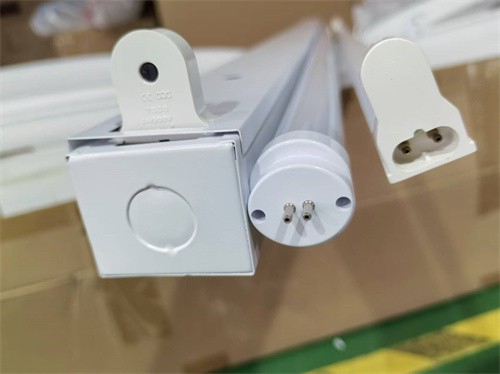

Een lamphouder is de fysieke en elektrische interface die een lineaire buislamp (zoals TL- of LED-buizen) vastzet en verbindt met de stroombron. Het zorgt voor een veilige en betrouwbare elektrische overdracht naar de lamp.
Belangrijkste verschillen: gerangeerd versus niet--gerangeerd
Het belangrijkste onderscheid ligt in hun interne elektrische configuratie, die bepaalt hoe de stroom naar de pinnen van de lamp vloeit.
Gerangeerde lamphouders
Interne structuur:Shuntlamphouders hebben een ingebouwde-geleidende brug (de shunt) die de twee metalen contacten intern verbindt. Hierdoor ontstaat een enkel elektrisch pad.
Huidige stroom:Er wordt stroom geleverd aan één kant van de houder. De interne shunt zorgt ervoor dat er tegelijkertijd stroom door beide contacten gaat, waardoor een compleet circuit ontstaat voor de pinnen van de lamp aan dat ene uiteinde. Dit is de reden waarom sommige LED-buizen bijvoorbeeld kunnen oplichten als de stroom slechts op één uiteinde van de armatuur is aangesloten, terwijl het andere uiteinde slechts als fysieke ondersteuning fungeert.
Belangrijkste kenmerk:Hun bedrading is eenvoudiger omdat de interne verbinding de noodzaak voor afzonderlijke draden naar elk contact aan hetzelfde uiteinde elimineert.
Niet-gerangeerde lamphouders
Interne structuur:Niet-geshunte lamphouders hebben twee volledig gescheiden, elektrisch geïsoleerde contacten. Er is geen interne brug.
Huidige stroom:Er moet afzonderlijk stroom aan elk contact worden geleverd via afzonderlijke draden. De stroom komt doorgaans binnen via één pin aan het ene uiteinde van de buis, gaat door het interne circuit van de lamp en gaat naar buiten via een pin aan het andere uiteinde, waardoor een doorlopende lus ontstaat.
Belangrijkste kenmerk:Ze bieden onafhankelijke elektrische paden en bieden meer flexibiliteit voor specifieke bedradingsconfiguraties, zoals serieschakelingen of systemen met dimmers.
Visuele identificatie en testen
Hoewel er soms fysieke verschillen te zien zijn, is de meest betrouwbare methode om het type te bevestigen het gebruik van een multimeter die is ingesteld op de continuïteitsmodus. Als de meter piept bij het aanraken van de twee contacten, wordt de houder overbrugd. Geen pieptoon duidt op een niet-gerangeerde houder.
Vergelijkingstabel: gerangeerd versus niet--gerangeerd
| Kenmerk / aspect | Gerangeerd | Niet-gerangeerd |
|---|---|---|
| Interne bedrading | Terminals zijn intern verbonden | Terminals zijn elektrisch geïsoleerd |
| Huidige stroom | Eén, uniform pad | Aparte, onafhankelijke paden |
| Primaire gebruikscasus | Fluorescentievoorschakelapparaten-starten direct; Type A LED-buizen | Serieschakelingen; Voorschakelapparaat-bypass LED-buizen (type B) |
| LED-compatibiliteit | Werkt alleen met Type A (plug{0}}en-play) LED's | Vereist voor LED's van type B (direct-draad). |
| Ballastafhankelijkheid | Vereist een ballast voor gebruik | Geen ballast vereist (in ballast-bypass-instellingen) |
| Bedradingscomplexiteit | Eenvoudiger | Complexer, vereist zorgvuldige bedrading |
| Veel voorkomende toepassingen | Oudere commerciële fluorescentiearmaturen | Moderne LED-retrofits en bijgewerkte installaties |
Wanneer kies je voor gerangeerd versus niet--gerangeerd
De keuze hangt vooral af van het voorschakelapparaat en het type lamp dat wordt gebruikt.
Kies voor SHUNTED-lamphouders wanneer:
Je gebruiktTL-buizen met een instant-startballast.
Jij bent aan het installerenType A (Plug-en-Play) LED-buizen, die zijn ontworpen om te werken met de bestaande fluorescerende ballast. De overbrugde houder biedt het juiste elektrische pad voor deze ballast-afhankelijke systemen.
Kies NIET-GESHUNDE lamphouders wanneer:
Je voert eenLED-retrofit met Type B (Ballast Bypass) LED-buizen. Deze buizen vereisen directe lijnspanning aan elk uiteinde van de buis, wat alleen mogelijk is met geïsoleerde contacten.
Het armatuur maakt gebruik van eengeprogrammeerde-start of snelle-startballast(gebruikelijk in oudere fluorescentiesystemen).
De bedradingsconfiguratie is aserieschakeling.
De aanvraag betreftdimbare verlichtingssystemendie een afzonderlijke stroomregeling vereisen.
Samenvatting
Samenvattend is de beslissing eenvoudig:
Gerangeerd:Gebruikt voorballast-afhankelijksystemen (direct-startende fluorescentielampen en Type A LED's).
Niet-gerangeerd:Gebruikt voorballast-omzeilenof directe-bedradingssystemen (Type B LED's) en andere toepassingen die onafhankelijke elektrische paden vereisen.
Als u twijfelt, raadpleeg dan altijd de specificaties van de lampfabrikant of vraag advies aan een gekwalificeerde verlichtingsspecialist om een veilige en conforme installatie te garanderen.
